Napa Pemutus Sirkuit Miniatur 2P 125A Penting kanggo Perlindhungan Listrik DC sing Bisa Dipercaya

Abstrak:Amarga sistem fotovoltaik lan komunikasi modern tambah akeh gumantung marang distribusi daya DC sing dipercaya, perlindungan sirkuit sing efektif dadi penting.Galaxy FusenyedhiyakakePemutus Sirkuit Miniatur 2P 125Adirancang kanggo aplikasi DC mbutuhake pangayoman kakehan, pangayoman short-circuit, lan isolasi sirkuit aman. Adhedhasar platform YRM9-125DC, breakers iki ndhukung nuntut sistem DC voltase kurang nalika nawakake instalasi DIN-rel, kapasitas break 10kA, lan selaras karo IEC 60947-2 lan GB / T 14048.2.

Daftar Isi

• Apa Pemutus Sirkuit Miniatur 2P 125A?
• Kepiye Cara Pemutus Sirkuit Miniatur 2P 125A?
• Apa Fitur Utama?
• Apa Spesifikasi Teknis?
• Ing endi sing umum digunakake?
• Kepiye Cara Pilih Pemutus Sirkuit DC sing Tengen?
• Apa Sampeyan kudu Dianggep Sajrone Instalasi?
• Pitakonan sing Sering Ditakoni
• Kesimpulan

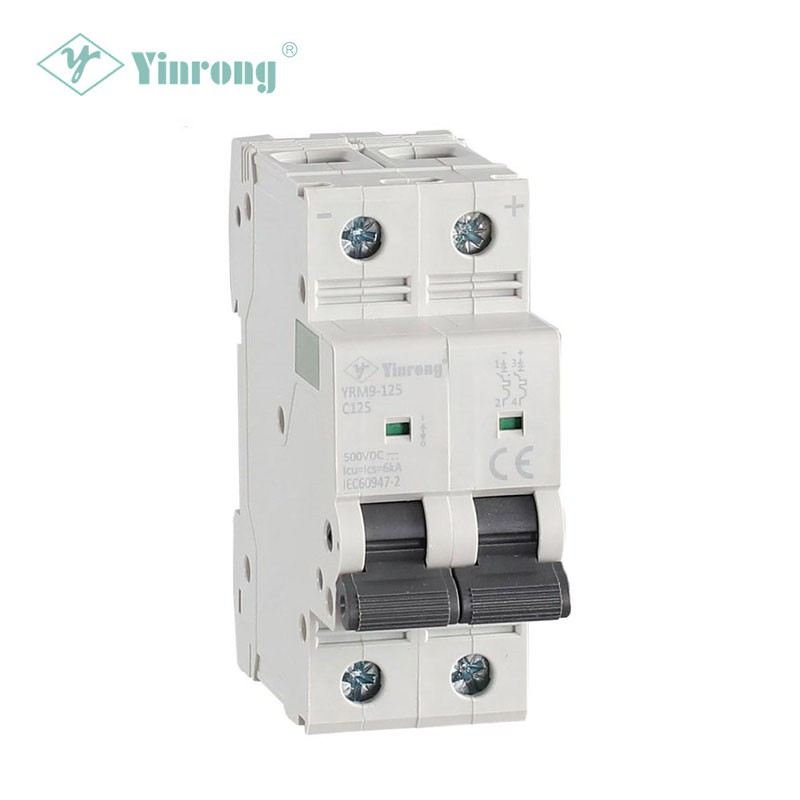

Apa Pemutus Sirkuit Miniatur 2P 125A?

A Pemutus Sirkuit Miniatur 2P 125Aminangka piranti proteksi DC sing dirancang kanggo ngganggu kahanan saiki sing ora normal lan nyedhiyakake isolasi sirkuit yen dibutuhake. Sebutan "2P" nuduhake konfigurasi rong kutub, dene 125A nuduhake rating saiki nominal saka model tartamtu.

Ora kaya sekring konvensional sing biasane mbutuhake panggantos sawise operasi, pemutus sirkuit bisa direset sawise diselidiki kesalahan sing cocog. Iki ndadekake utamane migunani kanggo sistem listrik sing penting kanggo layanan, efisiensi pangopènan, lan pemugaran kanthi cepet.

Miturut informasi produk sing diwenehake dening Galaxy Fuse, seri YRM9-125DC ditujokake kanggo sistem DC, utamaneinfrastruktur komunikasi lan sistem fotovoltaik. Kulawarga produk ndhukung konfigurasi 1P, 2P, 3P, lan 4P, kanthi arus dirating saka 80A nganti 125A lan konfigurasi tegangan DC saka 250VDC nganti 1000VDC gumantung saka jumlah kutub.

Kanggo para panuku sing mbandhingake opsi proteksi, mangerteni prabédan antarane pemutus AC tujuan umum lan pemutus DC sing dirancang kanthi tujuan penting amarga gangguan gangguan DC menehi tantangan listrik sing beda. Milih breaker sing dirating khusus kanggo voltase DC sistem lan kahanan fault mbantu nambah linuwih pangayoman sakabèhé.

Kepiye Cara Pemutus Sirkuit Miniatur 2P 125A?

Tujuan utama pemutus sirkuit miniatur yaiku kanggo medhot sirkuit nalika arus ngluwihi kondisi operasi sing bisa ditampa. Ing instalasi DC, breaker kudu dirancang lan dirating kanthi tepat kanggo voltase sistem lan saiki fault prospektif.

Prinsip perlindungan bisa dianggep liwat telung fungsi penting:

• Proteksi kakehan:Pemutus nanggapi nalika saiki tetep ing ndhuwur tingkat operasi sing diidinake kanggo wektu sing cukup.
• Proteksi sirkuit cendhak:Iku kanthi cepet interrupts arus fault substansial luwih kanggo ngurangi risiko karusakan peralatan.
• Isolasi:Sirkuit kasebut bisa dicopot nalika mriksa, servis, utawa pangopènan.

Informasi teknis YRM9-125DC nemtokake pangujian wektu-saiki ing 1.05In, 1.3In, 8In, lan 12In. Kanggo kahanan tes kasebut, tingkat fault-current sing luwih dhuwur digandhengake karo prilaku tripping kanthi cepet, ndhukung fungsi proteksi short-circuit breaker.

Apa Fitur Utama Pemutus Sirkuit Miniatur 2P 125A?

Nalika milih pemutus sirkuit miniatur DC kanggo aplikasi industri utawa energi sing bisa dianyari, kinerja listrik kudu dievaluasi kanthi gampang instalasi lan layanan jangka panjang.

1. Rong-Pole Protection

Konfigurasi 2P nyedhiyakake solusi praktis kanggo sirkuit distribusi DC ing ngendi rong kutub kudu diuripake utawa diisolasi bebarengan. Iki bisa nyederhanakake pangreksan lan pangopènan sistem.

2. Rating Saiki Dhuwur

Rating 125A ndadekake kelas breaker iki cocok kanggo aplikasi distribusi DC sing luwih dhuwur ing ngendi rating MCB sing luwih cilik ora nyedhiyakake kapasitas sing cukup. Kulawarga YRM9-125DC kalebu 80A–125A opsi saiki.

3. Kapabilitas Tegangan DC

Kapabilitas voltase DC minangka pertimbangan utama nalika tuku peralatan proteksi sirkuit. Spesifikasi produk ngenali konfigurasi saka 250VDC nganti 1000VDC miturut susunan kutub, nggawe kulawarga bisa ditrapake kanggo sawetara arsitektur DC.

4. 10kA Breaking Kapasitas

Informasi produk YRM9-125DC nyatakake aKapasitas breaking 10kA. Karakteristik iki penting nalika ngevaluasi apa piranti protèktif bisa kanthi aman ngganggu arus gangguan potensial ing titik instalasi sing dituju.

5. Instalasi DIN-Rail

DIN-rel soyo tambah ndhukung instalasi trep ing Déwan distribusi electrical lan lemantun kontrol. Uga bisa nggawe panggantos lan pangopènan luwih gampang kanggo integrator sistem lan kontraktor listrik.

6. Kepatuhan Standar Internasional

Dokumentasi produk ngenali kepatuhanIEC 60947-2lanGB/T 14048.2. Para panuku kudu tansah verifikasi sertifikasi lan dokumentasi tes sing ditrapake kanggo model sing tepat lan pasar sing dituju sadurunge tuku.

Apa Spesifikasi Teknis?

Spesifikasi teknis kudu dadi titik wiwitan nalika nemtokake manawa pemutus sirkuit miniatur 2P 125A cocok kanggo instalasi DC tartamtu.

Spesifikasi ing ndhuwur adhedhasar informasi produk sing diterbitake pabrikan. Amarga voltase lan kemampuan saiki bisa gumantung ing konfigurasi pole pas lan kahanan instalasi, tim engineering kudu konfirmasi pilihan final marang dokumentasi technical paling anyar sadurunge pesenan.

Ing endi sing umum digunakake?

Kombinasi proteksi DC, kapasitas saiki dhuwur, lan instalasi DIN-rel kompak ndadekake jinis breaker cocok kanggo sawetara aplikasi listrik.

Sistem Fotovoltaik Surya

Instalasi fotovoltaik ngemot pirang-pirang sirkuit DC ing antarane modul solar, peralatan combiner, pengontrol, baterei, lan inverter. Pemutus sirkuit DC sing dipilih kanthi bener bisa menehi perlindungan lan pamisahan ing titik sing cocog ing arsitektur distribusi.

Sistem Komunikasi

Infrastruktur telekomunikasi lan komunikasi asring gumantung ing distribusi daya DC. Perlindhungan sirkuit sing dipercaya mbantu misahake cabang sing rusak lan ndhukung pangopènan tanpa mateni sirkuit sing ora kena pengaruh.

Panel Distribusi DC

Sistem kontrol industri lan lemari distribusi DC bisa nggunakake pemutus sirkuit miniatur sing dirating kanthi tepat kanggo nglindhungi sirkuit metu individu nalika njaga strategi perlindungan terstruktur.

Energy Storage lan Related DC Equipment

Yen sistem daya DC mbutuhake proteksi cabang sing luwih dhuwur, pemutus sirkuit sing dirating kanthi tepat bisa dadi bagean saka arsitektur proteksi sakabèhé. Nanging, aplikasi panyimpenan energi baterei mbutuhake evaluasi kanthi ati-ati babagan arus kesalahan, voltase, kemampuan interupsi, koordinasi, lan standar sing ditrapake.

Kepiye Cara Pilih Pemutus Sirkuit DC sing Tengen?

Milih pemutus sirkuit miniatur 2P 125A ora kudu adhedhasar ampere wae. Proses pilihan sing dipercaya nimbang kabeh lingkungan listrik.

1. Konfirmasi voltase sistem.Rating voltase DC breaker kudu nyukupi utawa ngluwihi syarat sistem sing nyata.
2. Hitung arus desain.Pilih arus sing dirating cocok kanggo beban terus-terusan lan syarat desain listrik sing ditrapake.
3. Nemtokake calon arus hubung singkat.Kapasitas breaking kudu cocog kanggo tingkat fault ing titik instalasi.
4. Priksa konfigurasi pole.Konfirmasi manawa proteksi 1P, 2P, 3P, utawa 4P dibutuhake dening arsitektur sistem.
5. Verifikasi kompatibilitas konduktor.Ukuran kabel, terminal, cara sambungan, lan kondisi instalasi kudu kompatibel karo breaker sing dipilih.
6. Priksa standar lan sertifikasi.Priksa manawa dokumentasi produk cocog karo peraturan lan syarat pelanggan sing ditrapake kanggo pasar target.
7. Coba instalasi lan pangopènan.Pemasangan DIN-rel lan identifikasi sing jelas bisa nambah organisasi panel lan efisiensi layanan.

Kanggo tim pengadaan sing nggoleki aProdusèn utawa supplier China, dokumentasi teknis kudu dievaluasi bebarengan karo kemampuan manufaktur, proses kontrol kualitas, sertifikasi, kemampuan pangiriman, lan dhukungan sawise-sales.

Apa Sampeyan kudu Dianggep Sajrone Instalasi?

Instalasi sing bener iku penting kanggo milih breaker sing bener. Piranti proteksi sirkuit sing berkualitas tinggi ora bisa ngimbangi kabel sing salah, ukuran konduktor sing ora cukup, utawa desain sistem sing ora cocog.

• Tindakake diagram kabel pabrikan lan instruksi instalasi.
• Konfirmasi polaritas DC lan identifikasi terminal sadurunge menehi energi ing sirkuit.
• Gunakake konduktor lan terminal sing cocog kanggo lingkungan saiki lan instalasi sing dirating.
• Priksa torsi tightening miturut dokumentasi teknis sing ditrapake.
• Verifikasi voltase breaker lan kapasitas breaking marang kondisi sistem nyata.
• Priksa sambungan periodik kanggo pratandha saka overheating, looseness, utawa karusakan mechanical.
• Mung personel listrik sing mumpuni sing kudu nindakake instalasi, tes, ngatasi masalah, utawa pangopènan.

Informasi YRM9-125DC sing diterbitake uga ngenali sambungan kabel maksimum 25mm² lan instalasi DIN-rail, menehi informasi migunani kanggo desainer panel nalika ngrancang tata letak pager.

Pitakonan sing Sering Ditakoni

Apa tegese 2P ing pemutus sirkuit miniatur 125A?

"2P" tegese breaker duwe rong kutub. Ing sistem proteksi DC, pengaturan switching lan isolasi sing tepat kudu ditemtokake miturut arsitektur listrik lan peraturan sing ditrapake.

Apa MCB 2P 125A cocok kanggo sistem PV solar?

Bisa digunakake ing aplikasi photovoltaic DC cocok nalika rating voltase, rating saiki, kapasitas bejat, konfigurasi pole, lan syarat instalasi cocog karo desain sistem. YRM9-125DC diidentifikasi khusus kanggo aplikasi fotovoltaik solar lan komunikasi.

Apa kapasitas bejat saka YRM9-125DC?

Informasi produk sing diterbitake nemtokake aKapasitas breaking 10kA. Kesesuaian sing nyata isih kudu dievaluasi nglawan arus hubung singkat ing titik instalasi.

Apa standar produk sing tundhuk?

Produsèn ngenaliIEC 60947-2lanGB/T 14048.2minangka standar sing ditrapake kanggo produk. Para panuku kudu njaluk dokumentasi kepatuhan lan sertifikasi saiki kanggo syarat tuku tartamtu.

Apa umur mekanik?

Spesifikasi sing diterbitake nyatakake umur mekanik saka20.000 siklus. Urip layanan nyata bisa gumantung ing kahanan operasi, frekuensi ngoper, kahanan lingkungan, lan syarat aplikasi.

Kesimpulan

Perlindhungan sirkuit DC sing dipercaya mbutuhake luwih saka mung milih pemutus kanthi rating saiki sing bener. A cocokPemutus Sirkuit Miniatur 2P 125Akudu nggabungake kemampuan voltase DC sing cocog, kapasitas mecah, konfigurasi kutub, kompatibilitas instalasi, lan standar sing diakoni. Platform YRM9-125DC saka Galaxy Fuse dirancang kanggo aplikasi kalebu sistem fotovoltaik lan komunikasi, kanthi spesifikasi sing diterbitake kalebu arus 80-125A, kapasitas patah nganti 10kA, instalasi DIN-rel, lan tundhuk karo IEC 60947-2 lan GB / T 14048.2.

Yen sampeyan nggunakake proteksi sirkuit DC sing bisa dipercaya kanggo proyek fotovoltaik, sistem komunikasi, panel distribusi, utawa aplikasi industri liyane,hubungi kitakanggo ngrembug voltase, saiki, konfigurasi pole, syarat instalasi, lan specifications project. Galaxy Fuse bisa nyedhiyakake informasi produk lan dhukungan teknis kanggo mbantu sampeyan ngenali solusi perlindungan sirkuit sing cocog.
